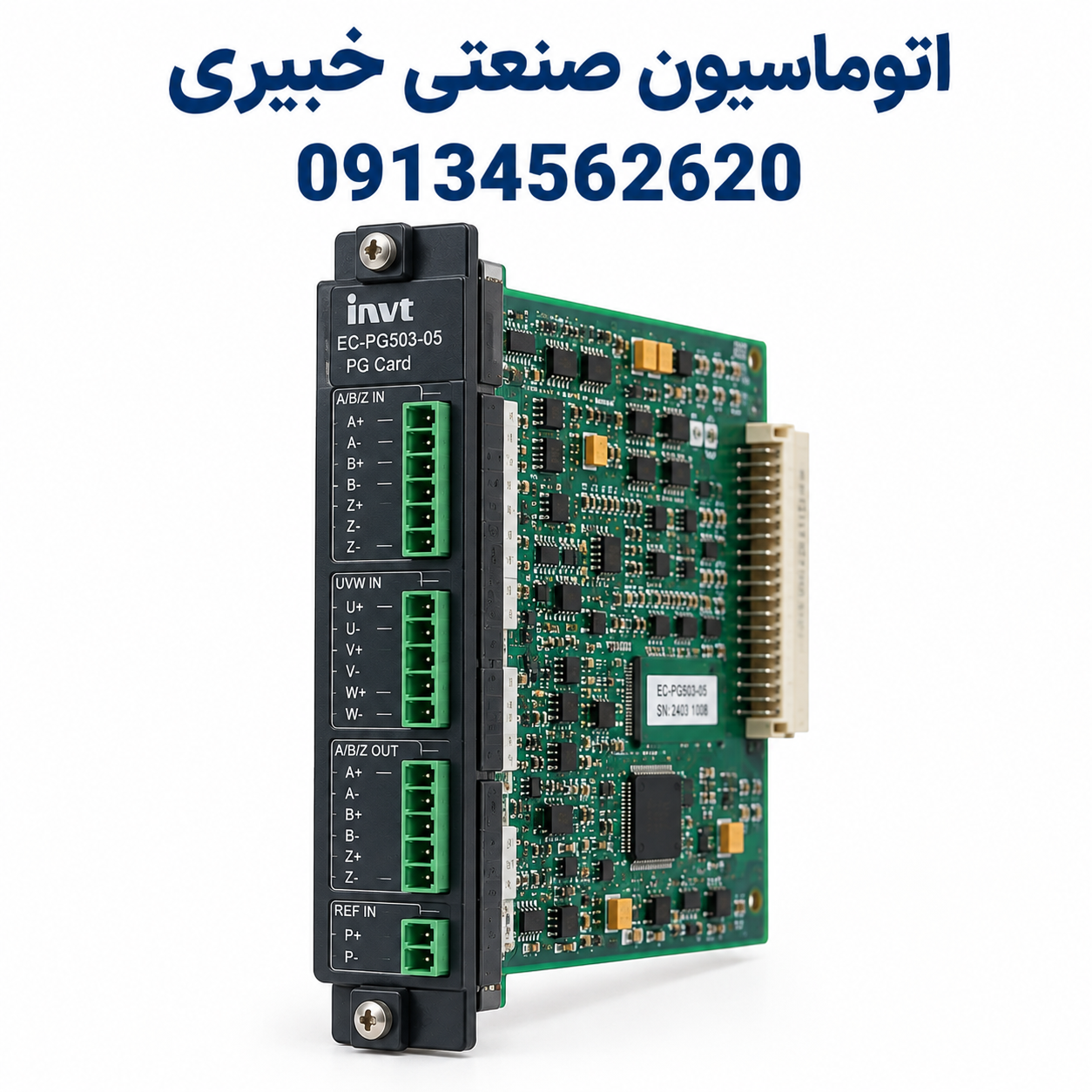

خرید کارت فیدبک انکودر اینوت INVT EC-PG503-05
کارت انکودر INVT EC-PG503-05 یکی از ماژول‌های توسعه فیدبک درایوهای صنعتی اینوت است که برای دریافت سیگنال انکودرهای افزایشی تفاضلی ۵ ولت و سیگنال‌های موقعیت UVW طراحی شده است. این کارت در سیستم‌هایی استفاده می‌شود که کنترل دقیق‌تر حرکت موتور و دریافت اطلاعات فیدبک از انکودر اهمیت دارد.
در بسیاری از ماشین‌آلات صنعتی، استفاده از فیدبک انکودر می‌تواند به بهبود کنترل سرعت و موقعیت کمک کند. انتخاب کارت مناسب به نوع انکودر، ساختار سیگنال خروجی و قابلیت‌های درایو بستگی دارد؛ بنابراین پیش از خرید کارت EC-PG503-05 باید سازگاری آن با تجهیزات پروژه بررسی شود.
مشخصات فنی کارت انکودر EC-PG503-05
- برند: INVT (اینوت)
- مدل: EC-PG503-05
- نوع محصول: کارت توسعه فیدبک انکودر (PG Card)
- نوع انکودر: افزایشی تفاضلی ۵ ولت
- ورودی سیگنال: A، B و Z
- ورودی موقعیت: سیگنال‌های فاز U، V و W
- خروجی: تقسیم فرکانس سیگنال‌های A، B و Z
- ورودی مرجع: پشتیبانی از ورودی مرجع پالس
این مشخصات در کاتالوگ فنی اینوت برای مدل EC-PG503-05 درج شده‌اند. <Cite refs={[“turn408617search12″,”turn408617search13”]}/>
کاربرد کارت انکودر اینوت EC-PG503-05
کارت فیدبک انکودر زمانی اهمیت پیدا می‌کند که درایو برای کنترل موتور به اطلاعات موقعیت یا حرکت نیاز داشته باشد. این ماژول سیگنال‌های انکودر سازگار را دریافت می‌کند تا در سیستم کنترلی پشتیبانی‌شده توسط درایو مورد استفاده قرار گیرند.
کاربردهای قابل بررسی این کارت عبارت‌اند از:
- استفاده در سیستم‌های کنترل حلقه‌بسته موتور
- دریافت فیدبک از انکودر افزایشی تفاضلی ۵ ولت
- دریافت اطلاعات موقعیت از سیگنال‌های UVW سازگار
- استفاده در ماشین‌آلات صنعتی نیازمند کنترل دقیق حرکت
- تقسیم فرکانس خروجی‌های A، B و Z برای اتصال به تجهیزات سازگار
قابلیت نهایی کنترل موتور به مدل درایو، نوع انکودر، تنظیمات پارامترها و ساختار کنترلی سیستم بستگی دارد.
تفاوت EC-PG503-05 با EC-PG502
انتخاب بین این دو کارت باید بر اساس نوع انکودر انجام شود:
- EC-PG503-05: برای انکودر افزایشی تفاضلی ۵ ولت با پشتیبانی از سیگنال‌های UVW.
- EC-PG502: برای انکودرهای Sin/Cos، با یا بدون سیگنال‌های CD.
این دو مدل از نظر نوع سیگنال ورودی یکسان نیستند و نباید بدون بررسی مشخصات انکودر به جای یکدیگر انتخاب شوند. <Cite refs={[“turn408617search12″,”turn408617search14”]}/>
سازگاری کارت با درایو اینوت
کارت EC-PG503-05 در منابع فنی برای برخی درایوهای اینوت، از جمله خانواده‌های GD350 و GD350-19 معرفی شده است. بااین‌حال، سازگاری به مدل دقیق درایو و نسخه تجهیز بستگی دارد. پیش از سفارش، دفترچه راهنمای همان درایو و نوع کارت پشتیبانی‌شده را بررسی کنید. <Cite refs={[“turn408617search4″,”turn408617search14”]}/>
راهنمای انتخاب و خرید کارت فیدبک انکودر
برای انتخاب صحیح کارت انکودر INVT EC-PG503-05، موارد زیر را بررسی کنید:
- مدل کامل درایو فرکانس متغیر اینوت
- مدل و نوع خروجی انکودر موتور
- ولتاژ سیگنال انکودر و تفاضلی بودن خروجی‌ها
- نیاز سیستم به سیگنال‌های A، B، Z و UVW
- سازگاری کارت با درایو و روش نصب و سیم‌بندی
انتخاب اشتباه کارت PG ممکن است باعث ناسازگاری سیگنال‌ها یا عملکرد نامناسب سیستم فیدبک شود. در صورت تردید، مشخصات پلاک درایو و انکودر را پیش از خرید بررسی کنید.
قیمت کارت انکودر INVT EC-PG503-05
قیمت کارت فیدبک انکودر اینوت EC-PG503-05 به موجودی و شرایط تأمین بستگی دارد. برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره فنی درباره سازگاری کارت با درایو خود، با اتوماسیون صنعتی خبیری تماس بگیرید.
اتوماسیون صنعتی خبیری
تأمین تجهیزات برق و اتوماسیون صنعتی و مشاوره انتخاب تجهیزات سازگار
جهت استعلام قیمت و موجودی کارت انکودر اینوت INVT EC-PG503-05 با شماره 09134562620 تماس بگیرید.
