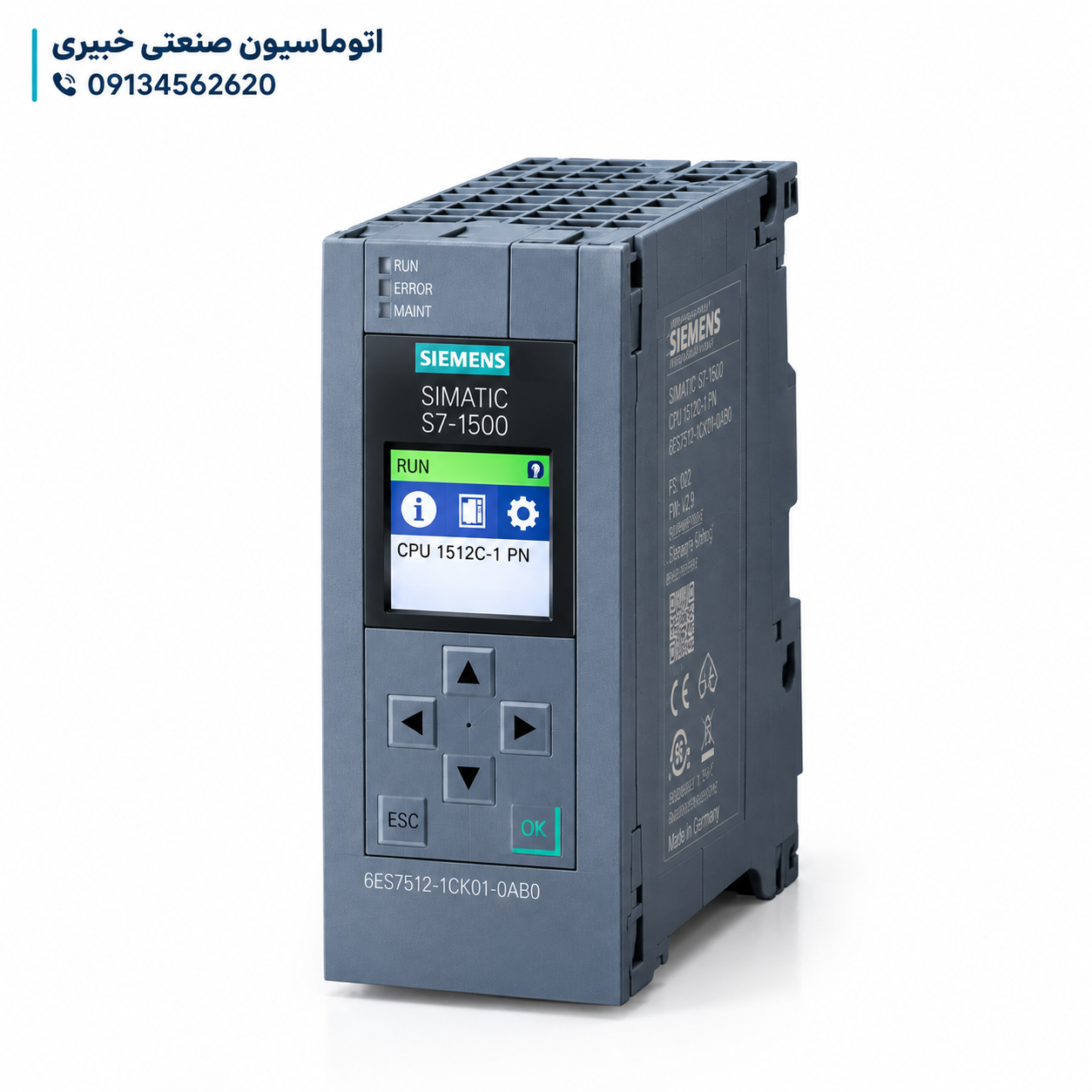

PLC زیمنس CPU 1512C-1 PN | 6ES7512-1CK01-0AB0
معرفی PLC زیمنس CPU 1512C-1 PN
PLC زیمنس CPU 1512C-1 PN یکی از کنترلرهای کامپکت سری SIMATIC S7-1500 شرکت Siemens است که برای سیستم‌های اتوماسیون صنعتی، ماشین‌آلات و فرایندهای کنترلی نیازمند عملکرد مناسب و ورودی و خروجی‌های یکپارچه طراحی شده است.
ویژگی مهم این مدل، ترکیب قابلیت‌های پردازش PLC با ورودی‌ها و خروجی‌های دیجیتال و آنالوگ داخلی است. به همین دلیل، در بسیاری از پروژه‌ها می‌توان بخشی از نیازهای کنترلی را بدون استفاده از ماژول‌های جداگانه I/O برطرف کرد.
این CPU از ارتباط صنعتی PROFINET IRT با سوئیچ دوپورتی پشتیبانی می‌کند و برای برنامه‌نویسی و پیکربندی آن می‌توان از محیط مهندسی TIA Portal و ابزارهای متناسب با نسخه سخت‌افزاری و نرم‌افزاری دستگاه استفاده کرد.
مشخصات فنی PLC زیمنس CPU 1512C-1 PN
| مشخصه | مقدار |
|---|---|
| برند | Siemens |
| سری | SIMATIC S7-1500 |
| مدل | CPU 1512C-1 PN |
| کد فنی | 6ES7512-1CK01-0AB0 |
| نوع کنترلر | کامپکت (Compact CPU) |
| حافظه کاری برنامه | 250 KB |
| حافظه کاری داده | 1 MB |
| ورودی دیجیتال یکپارچه | 32 عدد |
| خروجی دیجیتال یکپارچه | 32 عدد |
| ورودی آنالوگ یکپارچه | 5 عدد |
| خروجی آنالوگ یکپارچه | 2 عدد |
| شمارنده سرعت بالا | 6 عدد |
| خروجی‌های سریع | 4 خروجی برای کاربردهای PTO/PWM/خروجی فرکانسی |
| رابط ارتباطی | PROFINET IRT |
| ساختار پورت شبکه | سوئیچ دوپورتی |
| زمان اجرای عملیات بیتی | حدود 48 نانوثانیه |
| حافظه بارگذاری برنامه | کارت حافظه SIMATIC موردنیاز است |
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای CPU 1512C-1 PN است. برای انتخاب نهایی، مشخصات دقیق کد فنی و نسخه سخت‌افزاری دستگاه بررسی شود.
ویژگی‌ها و قابلیت‌های PLC زیمنس CPU 1512C-1 PN
1. ورودی و خروجی‌های یکپارچه دیجیتال
این PLC دارای 32 ورودی دیجیتال و 32 خروجی دیجیتال داخلی است. وجود این تعداد I/O برای کنترل تجهیزات فرمان، دریافت وضعیت سنسورها و اجرای توالی‌های کنترلی در ماشین‌آلات صنعتی کاربرد دارد.
با توجه به ساختار کامپکت دستگاه، بخشی از نیازهای دیجیتال پروژه بدون افزودن ماژول‌های جداگانه قابل پوشش است. بااین‌حال، نوع سیم‌بندی، مشخصات الکتریکی و محدودیت جریان هر گروه باید مطابق دفترچه فنی بررسی شود.
2. ورودی و خروجی آنالوگ داخلی
CPU 1512C-1 PN دارای 5 ورودی آنالوگ و 2 خروجی آنالوگ یکپارچه است. این قابلیت امکان دریافت و ارسال سیگنال‌های آنالوگ را در پروژه‌های کنترلی فراهم می‌کند.
کاربردهای احتمالی شامل دریافت سیگنال از ترانسمیترهای سازگار و ارسال فرمان آنالوگ به تجهیزات کنترلی است. نوع سیگنال‌های قابل پشتیبانی، محدوده اندازه‌گیری و سیم‌بندی باید با مشخصات دقیق کانال‌ها تطبیق داده شود.
3. ارتباط صنعتی PROFINET IRT
این مدل از رابط PROFINET IRT با سوئیچ دوپورتی پشتیبانی می‌کند. این قابلیت برای ارتباط با تجهیزات سازگار شبکه صنعتی، از جمله تجهیزات ورودی و خروجی توزیع‌شده و سایر اجزای اتوماسیون، کاربرد دارد.
امکان استفاده از ساختارهای شبکه مختلف به طراحی شبکه، پیکربندی پروژه و سازگاری تجهیزات وابسته است؛ بنابراین توپولوژی موردنیاز باید پیش از انتخاب تجهیزات بررسی شود.
4. شمارنده‌های سرعت بالا و خروجی‌های سریع
CPU 1512C-1 PN دارای 6 شمارنده سرعت بالا و 4 خروجی سریع برای کاربردهای مرتبط با PTO، PWM و خروجی فرکانسی است.
این امکانات در پروژه‌هایی که به شمارش پالس، دریافت سیگنال‌های سریع یا تولید سیگنال‌های کنترلی پالسی نیاز دارند، اهمیت دارند. قابلیت عملیاتی دقیق هر خروجی به تنظیمات سخت‌افزاری، محدودیت‌های فنی و روش استفاده از کانال‌ها بستگی دارد.
5. حافظه و توان پردازشی
حافظه کاری این مدل شامل 250 کیلوبایت برای برنامه و 1 مگابایت برای داده است. زمان اجرای عملیات بیتی نیز در مشخصات فنی حدود 48 نانوثانیه اعلام شده است.
این ویژگی‌ها در کنار ساختار کامپکت، CPU 1512C-1 PN را برای پروژه‌های اتوماسیون نیازمند پردازش ترتیبی، کنترل I/O و ارتباط شبکه‌ای به گزینه‌ای قابل بررسی تبدیل می‌کنند.
نکته مهم: برای بارگذاری برنامه به کارت حافظه SIMATIC نیاز است. ظرفیت مناسب کارت و سازگاری آن باید با الزامات پروژه و دستورالعمل زیمنس بررسی شود.
کاربردهای PLC زیمنس CPU 1512C-1 PN
با توجه به ورودی و خروجی‌های یکپارچه و امکانات ارتباطی این مدل، می‌توان آن را برای کاربردهای زیر بررسی کرد:
- کنترل ماشین‌آلات صنعتی
- سیستم‌های بسته‌بندی و خطوط تولید
- کنترل تجهیزات دارای سنسور و عملگر دیجیتال
- سیستم‌های دارای سیگنال‌های آنالوگ
- کنترل توالی‌های کاری و فرایندهای صنعتی
- پروژه‌های نیازمند شمارش پالس و خروجی‌های سریع
- ارتباط با تجهیزات اتوماسیون از طریق PROFINET
- پروژه‌هایی که به ترکیب I/O داخلی و قابلیت توسعه نیاز دارند
انتخاب نهایی باید بر اساس تعداد I/O، نوع سیگنال‌ها، نیازهای ارتباطی، سرعت عملکرد و ظرفیت برنامه موردنیاز انجام شود.
مقایسه CPU 1512C-1 PN با مدل‌های مشابه زیمنس
| ویژگی | CPU 1512C-1 PN | CPU 1511C-1 PN |
|---|---|---|
| کد فنی مورد اشاره | 6ES7512-1CK01-0AB0 | 6ES7511-1CK01-0AB0 |
| سری | S7-1500 Compact | S7-1500 Compact |
| ورودی دیجیتال | 32 | 16 |
| خروجی دیجیتال | 32 | 16 |
| ورودی آنالوگ | 5 | 5 |
| خروجی آنالوگ | 2 | 2 |
| حافظه برنامه | 250 KB | 175 KB |
| رابط شبکه | PROFINET IRT | PROFINET IRT |
در مقایسه این دو مدل، CPU 1512C-1 PN تعداد ورودی و خروجی دیجیتال و حافظه برنامه بیشتری دارد. انتخاب بین آن‌ها به ظرفیت موردنیاز پروژه و مشخصات فنی سایر بخش‌های سیستم بستگی دارد.
تفاوت CPU 1512C-1 PN با CPU 1512-1 PN
پسوند C در نام CPU 1512C-1 PN نشان‌دهنده مدل کامپکت این خانواده است که I/O دیجیتال و آنالوگ را به‌صورت یکپارچه ارائه می‌کند.
در مقابل، هنگام انتخاب یک CPU استاندارد از خانواده S7-1500 باید تعداد و نوع ماژول‌های ورودی و خروجی موردنیاز، ظرفیت توسعه، حافظه و امکانات ارتباطی آن مدل به‌صورت جداگانه بررسی شود. این دو مدل صرفاً بر اساس نزدیک بودن نام نباید جایگزین یکدیگر در نظر گرفته شوند.
مزایای PLC زیمنس CPU 1512C-1 PN
- برخورداری از ورودی و خروجی‌های دیجیتال و آنالوگ داخلی
- کاهش نیاز به برخی ماژول‌های مستقل I/O
- پشتیبانی از ارتباط صنعتی PROFINET IRT
- وجود شمارنده‌های سرعت بالا
- پشتیبانی از خروجی‌های سریع برای کاربردهای مشخص
- حافظه کاری مناسب برای پروژه‌های کنترلی متناسب با ظرفیت دستگاه
- طراحی کامپکت در خانواده SIMATIC S7-1500
نکات مهم پیش از خرید CPU 1512C-1 PN
پیش از خرید این PLC، موارد زیر را بررسی کنید:
- کد فنی: کد 6ES7512-1CK01-0AB0 باید با مدل موردنیاز پروژه مطابقت داشته باشد.
- تعداد I/O: تعداد کانال‌های دیجیتال و آنالوگ موردنیاز را با امکانات داخلی CPU مقایسه کنید.
- ارتباط شبکه: سازگاری تجهیزات و توپولوژی شبکه PROFINET را بررسی کنید.
- خروجی‌های سریع: در صورت نیاز به PTO یا PWM، الزامات سخت‌افزاری و پیکربندی دقیق را بررسی کنید.
- حافظه: کارت حافظه SIMATIC سازگار را در فهرست تجهیزات موردنیاز قرار دهید.
- نرم‌افزار: نسخه مناسب TIA Portal و سازگاری آن با نسخه سخت‌افزاری CPU را بررسی کنید.
خرید PLC زیمنس CPU 1512C-1 PN
برای خرید PLC زیمنس CPU 1512C-1 PN با کد فنی 6ES7512-1CK01-0AB0، ابتدا مشخصات محصول را با نیازهای پروژه خود تطبیق دهید. برای دریافت اطلاعات موجودی، شرایط تأمین و استعلام قیمت می‌توانید با مجموعه اتوماسیون صنعتی خبیری تماس بگیرید.
قیمت PLC زیمنس CPU 1512C-1 PN: استعلام قیمت
شماره تماس: 09134562620
سوالات متداول
PLC زیمنس CPU 1512C-1 PN چند ورودی و خروجی دارد؟
این مدل دارای 32 ورودی دیجیتال، 32 خروجی دیجیتال، 5 ورودی آنالوگ و 2 خروجی آنالوگ یکپارچه است.
حافظه کاری CPU 1512C-1 PN چقدر است؟
حافظه کاری آن 250 کیلوبایت برای برنامه و 1 مگابایت برای داده است.
آیا این PLC از PROFINET پشتیبانی می‌کند؟
بله، این مدل دارای رابط PROFINET IRT با سوئیچ دوپورتی است.
آیا CPU 1512C-1 PN به کارت حافظه نیاز دارد؟
بله، برای این مدل استفاده از کارت حافظه SIMATIC ضروری است.
تفاوت CPU 1512C-1 PN و CPU 1511C-1 PN چیست؟
CPU 1512C-1 PN دارای 32 ورودی دیجیتال و 32 خروجی دیجیتال است، درحالی‌که CPU 1511C-1 PN دارای 16 ورودی دیجیتال و 16 خروجی دیجیتال است. حافظه برنامه نیز در مدل 1512C بیشتر است.
