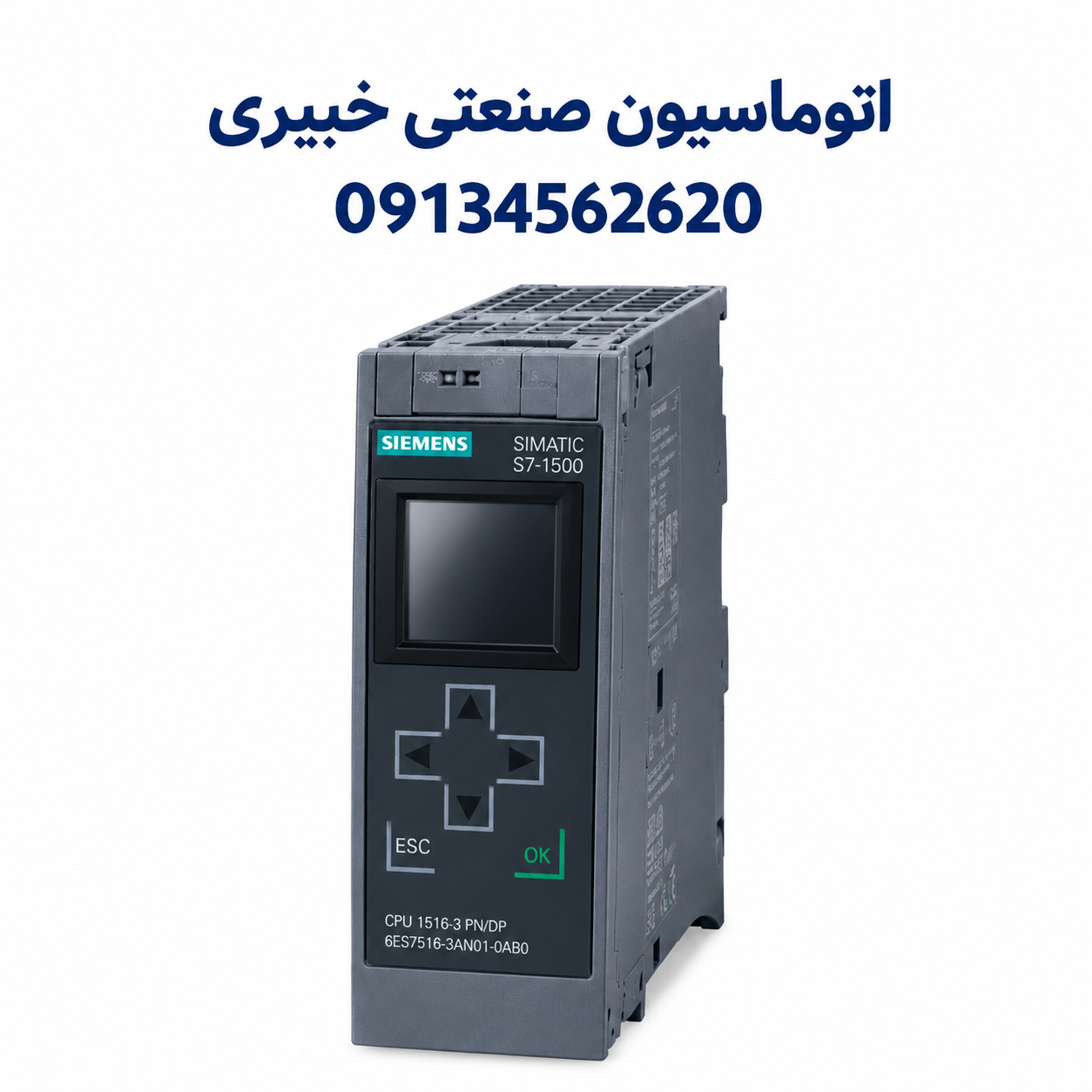

معرفی پی‌ال‌سی زیمنس CPU 1516-3 PN/DP
PLC زیمنس مدل CPU 1516-3 PN/DP از خانواده کنترلرهای SIMATIC S7-1500، یک واحد پردازش مرکزی برای اجرای برنامه‌های کنترلی و مدیریت فرایندهای اتوماسیون صنعتی است. این کنترلر برای کاربردهایی طراحی شده که به پردازش سریع، ظرفیت حافظه مناسب، ارتباطات صنعتی متنوع و هماهنگی میان تجهیزات کنترلی نیاز دارند.
کد فنی این محصول 6ES7516-3AN01-0AB0 است. وجود دو رابط PROFINET و یک رابط PROFIBUS DP امکان استفاده از این CPU را در معماری‌های مختلف شبکه صنعتی فراهم می‌کند. این ویژگی برای پروژه‌هایی که به ارتباط هم‌زمان با تجهیزات شبکه، سیستم‌های ورودی و خروجی توزیع‌شده و سایر اجزای اتوماسیون نیاز دارند، اهمیت زیادی دارد.
ویژگی‌های اصلی CPU 1516-3 PN/DP
۱. حافظه کاری مناسب برای برنامه‌های کنترلی
این CPU دارای ۱ مگابایت حافظه کاری برای برنامه و ۵ مگابایت حافظه کاری برای داده‌ها است. تفکیک حافظه برنامه و داده، امکان مدیریت ساختارهای کنترلی، اطلاعات فرایند و داده‌های موردنیاز برنامه PLC را فراهم می‌کند.
۲. پردازش سریع و عملکرد صنعتی
طبق مشخصات فنی زیمنس، زمان پردازش معمول عملیات بیتی در این مدل ۱۰ نانوثانیه است. این قابلیت در کنار امکانات برنامه‌نویسی و تشخیص خطا، آن را برای کاربردهای کنترلی با نیازهای پردازشی بالا به گزینه‌ای قابل بررسی تبدیل می‌کند. زمان واقعی اجرای برنامه به ساختار پروژه، حجم دستورات و شرایط سیستم بستگی دارد.
۳. دو رابط PROFINET
این مدل دارای دو رابط PROFINET با کاربردهای متفاوت است:
- رابط اول: PROFINET IRT با سوئیچ دوپورتی
- رابط دوم: PROFINET RT با امکان استفاده از نشانی IP مجزا
این رابط‌ها برای ارتباط با تجهیزات صنعتی سازگار، تبادل داده با دستگاه‌های شبکه و پیاده‌سازی ساختارهای ارتباطی در سیستم اتوماسیون به کار می‌روند.
۴. رابط PROFIBUS DP
وجود رابط PROFIBUS DP داخلی، امکان اتصال به تجهیزات سازگار با این شبکه صنعتی را فراهم می‌کند. این رابط می‌تواند در معماری‌های کنترلی شامل تجهیزات قدیمی‌تر PROFIBUS و سیستم‌های ورودی و خروجی توزیع‌شده کاربرد داشته باشد.
در حالت پیکربندی به‌عنوان PROFIBUS DP، این CPU قابلیت ایفای نقش DP Master را دارد.
۵. نمایشگر و امکانات عیب‌یابی
CPU 1516-3 PN/DP به نمایشگر داخلی با قطر تقریبی ۶٫۱ سانتی‌متر و شش کلید کنترلی مجهز است. نمایشگر و نشانگرهای وضعیت به کاربر کمک می‌کنند اطلاعات دستگاه و وضعیت عملکرد را بررسی کند. امکانات تشخیصی کنترلر نیز برای بررسی خطاها و تسهیل راه‌اندازی و نگهداری سیستم مفید هستند.
۶. قابلیت‌های کنترلی و فناوری
این مدل از قابلیت‌های فناوری و کنترلی متعددی در خانواده S7-1500 پشتیبانی می‌کند؛ از جمله امکانات Motion Control، شمارش و اندازه‌گیری پرسرعت و کنترل PID. استفاده عملی از هر قابلیت به پیکربندی، منابع در دسترس، نسخه نرم‌افزار و طراحی پروژه بستگی دارد.
مشخصات فنی PLC زیمنس CPU 1516-3 PN/DP
- برند: Siemens
- خانواده محصول: SIMATIC S7-1500
- مدل: CPU 1516-3 PN/DP
- شماره سفارش: 6ES7516-3AN01-0AB0
- حافظه کاری برنامه: ۱ مگابایت
- حافظه کاری داده: ۵ مگابایت
- رابط اول: PROFINET IRT با سوئیچ دوپورتی
- رابط دوم: PROFINET RT
- رابط سوم: PROFIBUS DP
- زمان پردازش معمول عملیات بیتی: ۱۰ نانوثانیه
- ولتاژ تغذیه نامی: ۲۴ ولت DC
- محدوده مجاز ولتاژ تغذیه: ۱۹٫۲ تا ۲۸٫۸ ولت DC
- نمایشگر: ۶٫۱ سانتی‌متر
- تعداد کلیدها: ۶
- کارت حافظه: کارت SIMATIC Memory Card موردنیاز است
- نرم‌افزار برنامه‌نویسی: STEP 7 در محیط TIA Portal، با توجه به نسخه سازگار با Firmware دستگاه
- ابعاد تقریبی: عرض ۷۰، ارتفاع ۱۴۷ و عمق ۱۲۹ میلی‌متر
- وزن تقریبی: ۸۴۵ گرم
توجه: برای انتخاب نرم‌افزار و نسخه سازگار، به نسخه Firmware و سخت‌افزار دستگاه توجه کنید. مشخصات فوق بر اساس مستندات فنی این شماره سفارش تنظیم شده‌اند.
کاربردهای PLC زیمنس CPU 1516-3 PN/DP
این کنترلر می‌تواند در پروژه‌های مختلف اتوماسیون صنعتی استفاده شود، از جمله:
- کنترل و اتوماسیون خطوط تولید صنعتی
- کنترل ماشین‌آلات و تجهیزات کارخانه‌ای
- مدیریت سیستم‌های ورودی و خروجی توزیع‌شده
- ارتباط تجهیزات صنعتی از طریق شبکه‌های PROFINET و PROFIBUS
- اجرای برنامه‌های کنترلی پیچیده و مدیریت داده‌های فرایند
- پروژه‌های دارای نیاز به قابلیت‌های Motion Control
- پیاده‌سازی توابع کنترلی PID در کاربردهای سازگار
- ارتقا و تعمیر سیستم‌های اتوماسیون مبتنی بر SIMATIC S7-1500
انتخاب نهایی این CPU باید با توجه به تعداد ورودی و خروجی‌ها، ساختار شبکه، حجم برنامه، نیازهای زمانی، تجهیزات جانبی و الزامات ایمنی پروژه انجام شود.
نرم‌افزار برنامه‌نویسی و راه‌اندازی
برنامه‌نویسی و پیکربندی CPU 1516-3 PN/DP با نرم‌افزار STEP 7 در محیط TIA Portal انجام می‌شود. نسخه موردنیاز نرم‌افزار باید با Firmware و نسخه سخت‌افزاری CPU مطابقت داشته باشد. برای راه‌اندازی، علاوه بر پیکربندی سخت‌افزار و شبکه، انتخاب کارت حافظه SIMATIC سازگار نیز ضروری است.
تفاوت و انتخاب مدل جایگزین
کد 6ES7516-3AN01-0AB0 مربوط به نسخه‌ای از CPU 1516-3 PN/DP است که زیمنس وضعیت آن را لغوشده اعلام کرده است. در کاتالوگ رسمی، مدل 6ES7516-3AP03-0AB0 به‌عنوان محصول جایگزین معرفی شده است.
پیش از خرید یا جایگزینی، صرفاً به شباهت نام مدل اکتفا نکنید؛ سازگاری Firmware، سخت‌افزار، پروژه نرم‌افزاری، کارت حافظه، شبکه‌ها و شرایط نصب را بررسی کنید.
خرید PLC زیمنس از اتوماسیون صنعتی خبیری
اتوماسیون صنعتی خبیری در زمینه تأمین تجهیزات برق صنعتی و اتوماسیون، فروش تجهیزات PLC و HMI و اجرای پروژه‌های صنعتی فعالیت می‌کند. برای دریافت اطلاعات مربوط به قیمت، موجودی، اصالت و شرایط تأمین PLC زیمنس CPU 1516-3 PN/DP، با مجموعه تماس بگیرید.
استعلام قیمت و موجودی: 09134562620
برای انتخاب CPU مناسب پروژه، می‌توانید مشخصات سیستم کنترلی، تعداد تجهیزات متصل و نوع شبکه صنعتی موردنیاز را مطرح کنید تا امکان بررسی گزینه مناسب فراهم شود.
