خرید کارت فیدبک رزولور اینوت INVT EC-PG504-00

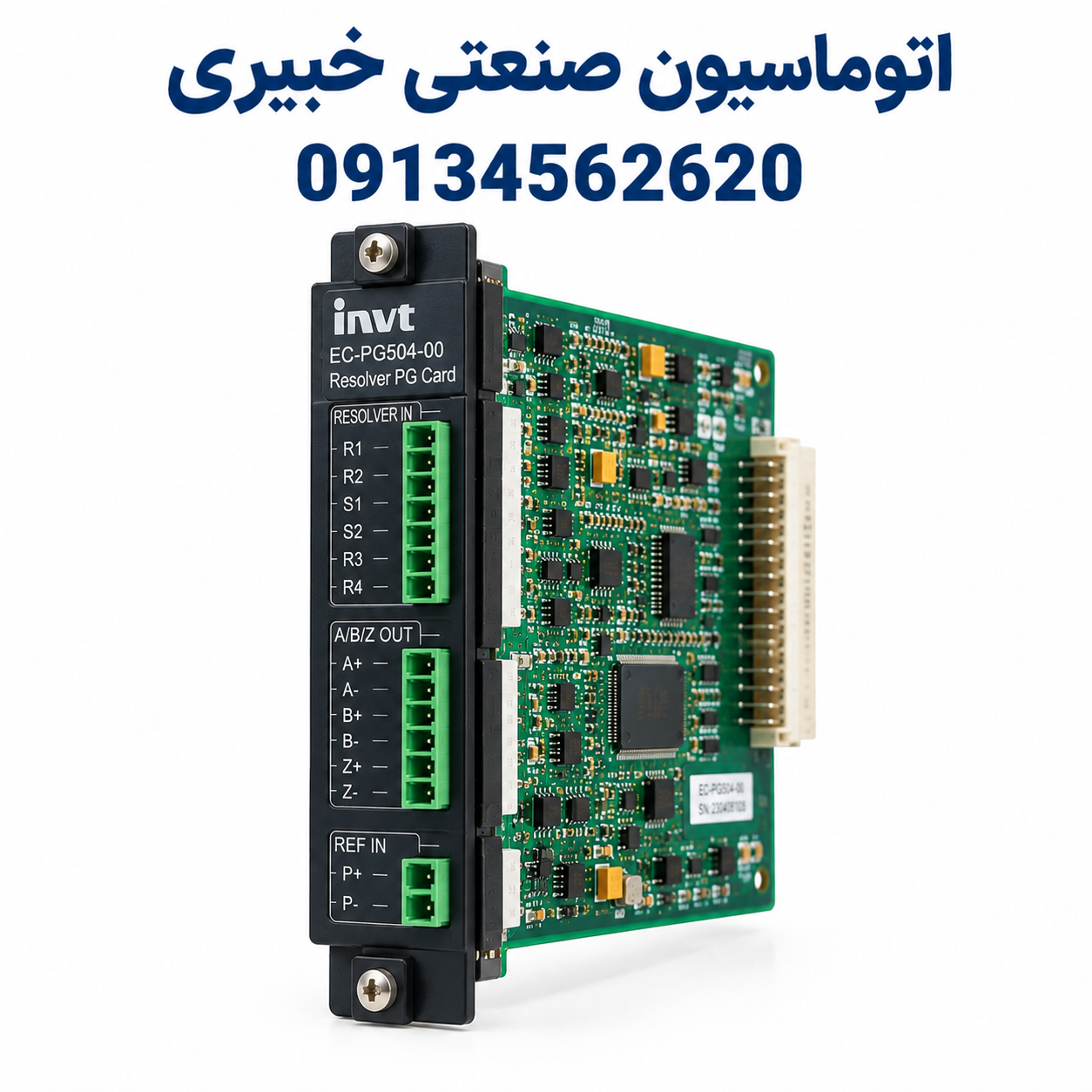

کارت فیدبک INVT EC-PG504-00 یک کارت توسعه PG برای استفاده با رزولور (Resolver) در برخی درایوهای فرکانس متغیر اینوت است. رزولور نوعی حسگر موقعیت زاویه‌ای است که در کاربردهای صنعتی برای دریافت اطلاعات موقعیت و سرعت چرخش موتور استفاده می‌شود. این کارت امکان ارتباط سیگنال رزولور با درایو سازگار را فراهم می‌کند و در سیستم‌های کنترل حلقه‌بسته کاربرد دارد.
مشخصات فنی کارت رزولور EC-PG504-00
- برند: INVT (اینوت)
- مدل: EC-PG504-00
- نوع محصول: کارت فیدبک رزولور (Resolver PG Card)
- نوع حسگر: Resolver
- خروجی فیدبک: تقسیم فرکانس سیگنال‌های شبیه‌سازی‌شده A، B و Z
- ورودی مرجع: پشتیبانی از ورودی مرجع پالس
- کاربرد: استفاده در درایوهای سازگار با کارت رزولور
در دفترچه فنی برخی درایوهای اینوت، برای این کارت رزولور با ولتاژ تحریک 7Vrms ذکر شده است. مشخصات نهایی و سیم‌بندی را باید با دفترچه مدل دقیق درایو و کارت تطبیق دهید. <Cite refs={[“turn264226search1″,”turn264226search3”]}/>
کارت Resolver اینوت چه کاربردی دارد؟
در کاربردهایی که کنترل موتور به اطلاعات دقیق موقعیت یا سرعت نیاز دارد، استفاده از فیدبک مناسب می‌تواند عملکرد سیستم کنترل را بهبود دهد. کارت EC-PG504-00 برای اتصال رزولور به درایوهای سازگار طراحی شده و امکان استفاده از سیگنال‌های فیدبک را در سیستم کنترل فراهم می‌کند.
کاربردهای قابل بررسی شامل موارد زیر است:
- سیستم‌های کنترل حلقه‌بسته موتورهای صنعتی
- تجهیزاتی که از حسگر موقعیت نوع Resolver استفاده می‌کنند
- ماشین‌آلات صنعتی نیازمند دریافت فیدبک موقعیت و حرکت
- پروژه‌هایی که به خروجی پالس A، B و Z شبیه‌سازی‌شده نیاز دارند
- سامانه‌های اتوماسیون صنعتی مبتنی بر درایوهای سازگار اینوت
عملکرد نهایی به نوع رزولور، تنظیمات درایو و سازگاری سخت‌افزاری تجهیزات بستگی دارد.
تفاوت EC-PG504-00 با کارت‌های انکودر دیگر اینوت
کارت‌های PG اینوت بر اساس نوع حسگر و سیگنال ورودی با یکدیگر تفاوت دارند:
- EC-PG502: مناسب انکودرهای Sin/Cos
- EC-PG503-05: مناسب انکودرهای افزایشی تفاضلی 5V با سیگنال‌های A، B، Z و UVW
- EC-PG504-00: مناسب رزولورهای سازگار
این مدل‌ها جایگزین مستقیم یکدیگر نیستند؛ انتخاب باید بر اساس نوع حسگر نصب‌شده روی موتور و قابلیت‌های درایو انجام شود. <Cite refs={[“turn264226search12″,”turn264226search15”]}/>
نکات مهم پیش از خرید کارت EC-PG504-00
برای انتخاب صحیح کارت فیدبک رزولور، موارد زیر را بررسی کنید:
- مدل کامل درایو اینوت و پشتیبانی آن از کارت EC-PG504-00
- نوع و مشخصات رزولور نصب‌شده روی موتور
- ولتاژ تحریک و نسبت تبدیل رزولور
- روش سیم‌بندی و ترمینال‌های کارت
- نیاز سیستم به خروجی تقسیم فرکانس و ورودی مرجع پالس
کارت‌های توسعه درایو از نظر سازگاری مدل‌به‌مدل متفاوت‌اند؛ بنابراین پیش از سفارش، دفترچه راهنمای تجهیز خود را بررسی کنید. <Cite refs={[“turn264226search6″,”turn264226search1”]}/>
قیمت کارت فیدبک رزولور اینوت EC-PG504-00
قیمت کارت رزولور اینوت EC-PG504-00 به موجودی و شرایط تأمین بستگی دارد. برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره فنی درباره سازگاری کارت با درایو خود، با اتوماسیون صنعتی خبیری تماس بگیرید.
اتوماسیون صنعتی خبیری
تأمین تجهیزات برق و اتوماسیون صنعتی و مشاوره انتخاب تجهیزات سازگار
جهت استعلام قیمت و موجودی کارت رزولور INVT EC-PG504-00 با شماره 09134562620 تماس بگیرید.
